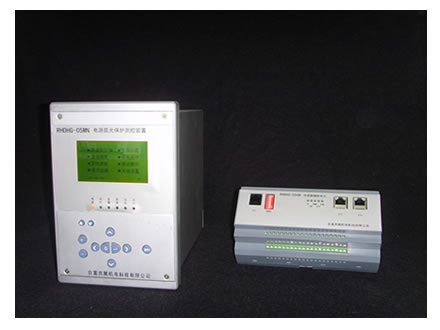

RHDHG-05母线电弧光保护测控系统
适用于： 母线电弧光保护测控系统适用于中低压开关柜内封闭母线。传统的开关柜内母线保护一般由进线保护装置执行，但 由于进线保护需要与出线保护进行选择性配合，故动作时间...
联系电话：029-88336889
产品详情
适用于：母线电弧光保护测控系统适用于中低压开关柜内封闭母线。传统的开关柜内母线保护一般由进线保护装置执行，但 由于进线保护需要与出线保护进行选择性配合，故动作时间长。当母线发生故障时，故障电流大，温度高，对开关柜造成的破坏性大，如不及时断开电源，会对开关柜造成巨大破坏，严重影响供用电系统的安全。母线电弧光保护测控系统可以在故障发生初期（7mS+断路器分闸时间），断开供电电源，避免母线故障对设备的破坏，开关柜设备经过简单维修即可再次投入使用。
特点：
1、当同时检测到弧光和故障电流信号时动作，原理简单、动作可靠、速度快，5-7mS动作时间，大大降低了开关柜在事故中损坏的程度；
2、突破常规保护中的选择性、灵敏性、级差配合等问题，使用简单、保护范围广，同时对一次设备无特殊要求，经济实用性强；
3、故障电流、弧光信息、常规保护信息采集、判断采用全数字化方式，具有速度快、精度高、超小功耗、稳定性好等特点，且不受温度、元件老化、振动影响。本装置的采样、整定无可调整元件，具备高度的可靠性；
4、弧光保护系统内部信息的传输采用通信软电缆，数据传输采用冗余方式，抗干扰和纠错能力强，系统扩展、维护、施工方便；
5、将母线电弧光保护与综合保护测控结合为一整体，完善了系统保护功能，可靠性强，维护运行简单，投资少；
6、装置采用全密封嵌入式结构，软、硬件冗余设计，完善的软、硬件自检，抗干扰性能强，弧光保护、常规保护以及遥测、遥控、遥信完全分开，母线电弧光保护、常规保护测控相互独立，互不影响；
7、采用先进的高性能处理器作为主CPU，运行速度快；16位高性能AD，采样精度高；算法先进，冗余度高，动作准确，可靠性高；
8、装置采用全汉化液晶显示，人机界面又好，弧光系统自动配置，弧光故障定位、跳闸报告、告警报告、遥信、遥测等装置内部所有信息都能在液晶上汉化显示，方便快速处理故障、恢复供电，调试、运行、维护方便；
主要功能：
1、支持双网通讯，不同现场总线分别组网，双网互为备用，实现无缝切换。通讯速率快，协议处理效率高，不仅可以实现快速实时控制，而且实现录波数据从备用网络快速传送；
2、可选配DCS测量接口（1路4-20mA模拟量输出），内嵌只能电度表完成电能累计，不必安装电度表即能完成高精度电能计量，并可实现远程自动抄表系统的所有功能。
